كمورد لمراوح DC بدون فرش، غالبًا ما أواجه عملاء مهتمين بفهم كيفية قياس معدل تدفق الهواء لهذه المراوح. يعد قياس معدل تدفق الهواء أمرًا بالغ الأهمية لأنه يساعد في تحديد أداء المروحة ومدى ملاءمتها لتطبيقات معينة. في منشور المدونة هذا، سأشارك بعض الطرق الشائعة لقياس معدل تدفق الهواء لمروحة DC بدون فرش.
لماذا قياس معدل تدفق الهواء؟
قبل الخوض في طرق القياس، من المهم أن نفهم سبب أهمية قياس معدل تدفق الهواء. يشير معدل تدفق الهواء، الذي يتم قياسه عادةً بالقدم المكعبة في الدقيقة (CFM) أو متر مكعب في الساعة (m³/h)، إلى مقدار الهواء الذي يمكن للمروحة تحريكه خلال إطار زمني محدد. هذه المعلمة ضرورية لمختلف التطبيقات، مثل تبريد الأجهزة الإلكترونية، والتهوية في المباني، والعمليات الصناعية. ويعني معدل تدفق الهواء الأعلى عمومًا كفاءة تبريد أو تهوية أفضل.
طرق قياس معدل تدفق الهواء
1. طريقة مقياس شدة الريح
واحدة من أبسط الطرق وأكثرها استخدامًا لقياس معدل تدفق الهواء هي استخدام مقياس شدة الريح. مقياس شدة الريح هو جهاز يقيس سرعة الهواء. لقياس معدل تدفق الهواء لمروحة DC بدون فرش باستخدام مقياس شدة الريح، اتبع الخطوات التالية:

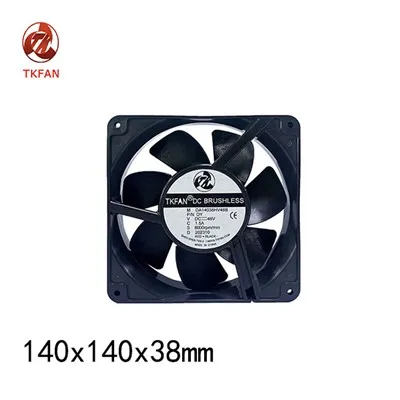

- ضع المروحة: ضع مروحة التيار المستمر بدون فرش في وضع ثابت، مع التأكد من أنها تعمل في ظل الظروف العادية. على سبيل المثال، إذا كان أمروحة تبريد بدون فرش 12 فولت تيار مستمرتأكد من توصيله بمصدر طاقة 12 فولت.
- تحديد مساحة المقطع العرضي: قم بقياس مساحة المقطع العرضي لمخرج المروحة. بالنسبة للمروحة الدائرية، المنطقة (A=\pi r^{2})، حيث (r) هو نصف قطر مخرج المروحة. بالنسبة للمروحة المستطيلة، المساحة (A = l\times w)، حيث (l) هو الطول و(w) هو العرض.
- قياس سرعة الهواء: استخدم مقياس شدة الريح لقياس سرعة الهواء في نقاط متعددة عبر مخرج المروحة. يوصى بأخذ القياسات على نقاط متباعدة بشكل متساوٍ للحصول على متوسط دقيق. لمروحة صغيرة مثلمروحة بدون فرش بقطر 30 مم، يمكنك أخذ 3 - 5 قياسات، بينما بالنسبة للمروحة الأكبر حجمًا مثلمروحة بتيار مستمر 60 ملمقد تحتاج إلى 5 - 10 قياسات.
- حساب معدل تدفق الهواء: بمجرد حصولك على متوسط سرعة الهواء (v) (بالقدم في الدقيقة أو بالمتر في الثانية) ومساحة المقطع العرضي (A) (بالقدم المربع أو بالمتر المربع)، يمكنك حساب معدل تدفق الهواء (Q) باستخدام الصيغة (Q = v\times A).
2. طريقة أنبوب بيتوت
طريقة أنبوب بيتوت هي طريقة دقيقة أخرى لقياس معدل تدفق الهواء. أنبوب بيتوت هو جهاز يقيس الضغط الكلي والضغط الساكن لتدفق الهواء. ويسمى الفرق بين الضغط الكلي والضغط الساكن بالضغط الديناميكي، والذي يرتبط بسرعة الهواء. فيما يلي كيفية استخدام أنبوب Pitot لقياس معدل تدفق الهواء لمروحة DC بدون فرش:
- قم بتثبيت أنبوب Pitot: أدخل أنبوب البيتوت في تيار الهواء عند مخرج المروحة. تأكد من محاذاة أنبوب Pitot بشكل صحيح مع اتجاه تدفق الهواء.
- قياس الضغوط: استخدم مقياس الضغط التفاضلي لقياس الضغط الديناميكي (\Delta P) بين الضغط الكلي والضغط الساكن.
- حساب سرعة الهواء: يمكن حساب سرعة الهواء (v) باستخدام الصيغة (v=\sqrt{\frac{2\Delta P}{\rho}})، حيث (\rho) هي كثافة الهواء. تبلغ كثافة الهواء في الظروف القياسية (درجة حرارة 20 درجة مئوية وضغط 1 جو) تقريبًا (\rho = 1.204\ كجم/م^{3}).
- تحديد معدل تدفق الهواء: على غرار طريقة مقياس شدة الريح، احسب مساحة المقطع العرضي (A) لمخرج المروحة ثم استخدم الصيغة (Q = v\times A) لحساب معدل تدفق الهواء.
3. طريقة غطاء التدفق
غطاء التدفق عبارة عن جهاز يحيط بمنفذ المروحة ويقيس معدل تدفق الهواء مباشرة. هذه الطريقة مفيدة بشكل خاص لقياس معدل تدفق الهواء للمراوح في أنظمة التهوية. وإليك كيفية استخدام غطاء التدفق:
- ضع غطاء التدفق: ضع غطاء التدفق فوق مخرج المروحة، مع التأكد من إحكام الغلق لمنع تسرب الهواء.
- خذ القياس: سيعرض غطاء التدفق معدل تدفق الهواء مباشرة. قد تتطلب بعض أغطية التدفق المعايرة قبل الاستخدام لضمان دقة القياسات.
العوامل المؤثرة على قياس معدل تدفق الهواء
عند قياس معدل تدفق الهواء لمروحة DC بدون فرش، هناك عدة عوامل يمكن أن تؤثر على دقة القياس:
- كثافة الهواء: كما ذكرنا سابقاً فإن كثافة الهواء تؤثر على حساب معدل تدفق الهواء. التغيرات في درجة الحرارة والضغط والرطوبة يمكن أن تسبب تغيرات في كثافة الهواء. على سبيل المثال، عند درجات الحرارة المرتفعة، تنخفض كثافة الهواء، مما قد يؤدي إلى انخفاض معدل تدفق الهواء المحسوب إذا لم يتم حسابه.
- الاضطراب الجوي: الاضطراب في تيار الهواء يمكن أن يسبب قياسات غير دقيقة. لتقليل الاضطراب، تأكد من تركيب المروحة في مكان به مسار هواء سلس وتجنب أي عوائق بالقرب من مدخل أو مخرج المروحة.
- موقع القياس: الموقع الذي يتم فيه قياس معدل تدفق الهواء يمكن أن يؤثر أيضًا على النتائج. يوصى بقياس معدل تدفق الهواء عند النقطة التي يكون فيها تدفق الهواء متطورًا وموحدًا بشكل كامل.
أهمية القياس الدقيق لمعدل تدفق الهواء لعملائنا
باعتبارنا موردًا للمراوح التي تعمل بالتيار المستمر بدون فرشات، فإننا ندرك أهمية القياس الدقيق لمعدل تدفق الهواء لعملائنا. سواء كانوا يستخدمون مراوحنا لتبريد المكونات الإلكترونية أو التهوية في المبنى، فإن معرفة معدل تدفق الهواء الدقيق يساعدهم على اتخاذ قرارات مستنيرة بشأن أداء المروحة ومدى ملاءمتها لتطبيقاتهم. على سبيل المثال، إذا كان العميل يحتاج إلى تبريد جهاز إلكتروني عالي الطاقة، فيجب عليه اختيار مروحة ذات معدل تدفق هواء كافٍ لضمان التبريد المناسب.
خاتمة
يعد قياس معدل تدفق الهواء لمروحة DC بدون فرش عملية مهمة تساعد في تقييم أداء المروحة. هناك عدة طرق متاحة، بما في ذلك طريقة مقياس شدة الريح، وطريقة أنبوب بيتوت، وطريقة غطاء التدفق. كل طريقة لها مزاياها وعيوبها، ويعتمد اختيار الطريقة على المتطلبات المحددة والمعدات المتاحة.
إذا كنت مهتمًا بشراء مراوح DC بدون فرش أو لديك أي أسئلة حول قياس معدل تدفق الهواء، فلا تتردد في الاتصال بنا لمزيد من المناقشة والتفاوض. نحن ملتزمون بتقديم منتجات عالية الجودة ودعم فني احترافي لتلبية احتياجاتك.
مراجع
- دليل ASHRAE - الأساسيات. الجمعية الأمريكية لمهندسي التدفئة والتبريد وتكييف الهواء (ASHRAE).
- "ميكانيكا الموائع" بقلم فرانك إم وايت.
